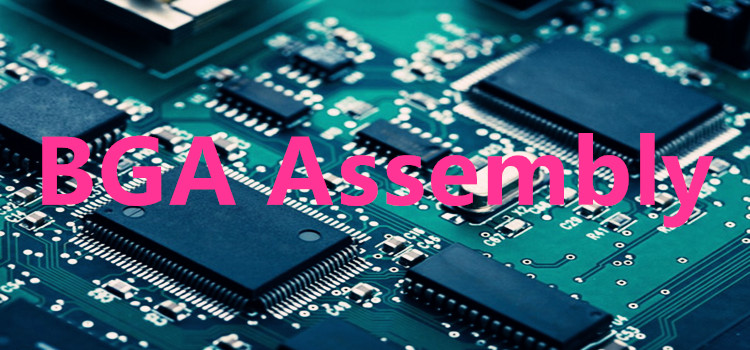

BGA-сборка

Полное название BGA — Ball Grid Array, оно предназначено для создания массива шариков для пайки в нижней части подложки корпуса в качестве конца ввода-вывода схемы и соединения с печатной платой (PCB). Устройство, упакованное с этим Технология представляет собой устройство для поверхностного монтажа.

В сегодняшний информационный век, с быстрым развитием электронной промышленности, такие продукты, как компьютеры и мобильные телефоны, становятся все более популярными. У людей появляется все больше и больше функциональных требований к электронным продуктам, и их требования к производительности становятся все сильнее и сильнее, в то время как требования к объему становятся все меньше и меньше, а требования к весу становятся все легче.

Это привело к развитию электронных продуктов в направлении универсальности, высокой производительности, миниатюризации и легкости. Для достижения этой цели размер микросхем становится все меньше и меньше, а сложность увеличивается. Следовательно, количество операций ввода-вывода схем увеличится, а плотность ввода-вывода пакетов увеличится. Чтобы удовлетворить эти требования развития, появились некоторые передовые технологии упаковки высокой плотности, и технология упаковки BGA является одной из них.

Преимущества корпуса BGA: хорошее термическое согласование с печатной платой, высокая надежность, более высокая плотность корпуса, хорошие характеристики рассеивания тепла.

С развитием электронных технологий электронные компоненты движутся в сторону миниатюризации и интеграции с высокой плотностью. Компоненты BGA все более широко применяются вСМТ-сборкатехнологии.

BGA как «универсальный чип» широко используется в электронной промышленности.

Сохранение и использование BGA: компонент BGA очень чувствителен к температуре, поэтому BGA необходимо хранить при постоянной температуре и в сухих условиях. Оператор должен строго следовать рабочему процессу и избегать воздействия на компоненты перед сборкой. В процессе сборки BGA каждый этап очень важен: печать паяльной пасты, размещение устройства обработки SMT, пайка оплавлением, этап предварительного нагрева, этап инфильтрации, этап оплавления, этап охлаждения и т. д.

При установке BGA илиBGA-сборка, следует обратить внимание на следующие моменты:

1. правильная толщина лазерного трафарета
2. паяльная паста подобрана правильно и сохраняет хорошую текучесть
3.Выравнивание печатной точки, отсутствие коллапса, отсутствие перемычек, равномерная толщина
4.необходима проверка
5. положение правильное, смещения нет.
6. Температура печи оплавления разумная, без передачи вибрации.
7. после того, как PCBA вынут из духовки, поставьте на несколько минут, чтобы остыть и уменьшить деформацию.
8. Во время процесса на печатной плате не должно быть отпечатков пальцев, чтобы сохранить печатную плату в чистоте, конечно, также необходима антистатическая защита, таким образом, производимая печатная плата может гарантировать качество.

Короче говоря, BGA-сборканеобходимо поддерживать уровень сварочной поверхности, уровень консистенции.
